iOS ) UIBezierPath (6) - Curve



안녕하세요 :) Zedd입니다.

흠 너무 fastlane만 하려니 재미가 없네요.

무슨 공부 할까 생각하다가 UIBezierPath에서 curve부분을 공부 못한것 같아서 공부해보려고 합니다 ㅎㅎ

이 글은 온전하게 제 지식 기반에서 시작합니다. :D addLine, addArc, move(to: )이런 메소드들의 기능을 설명하진 않을거에요!!





UIBezierPath - curve

---

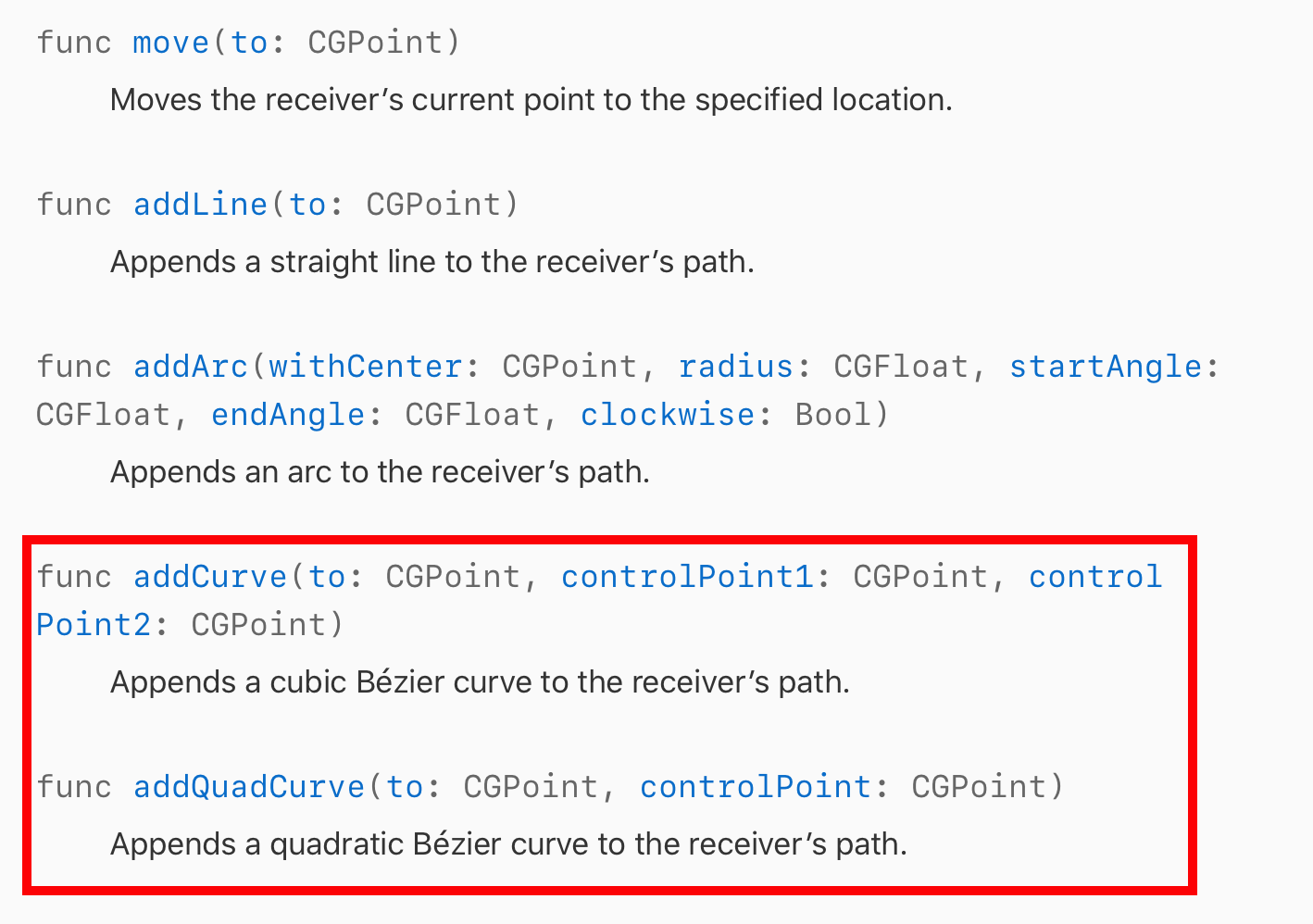

move(to: ), addLine, addArc는 모두 공부했었어요~

제가 안본거는 addCurve와 addQuadCurve군요.

하나씩 봅시다 XD

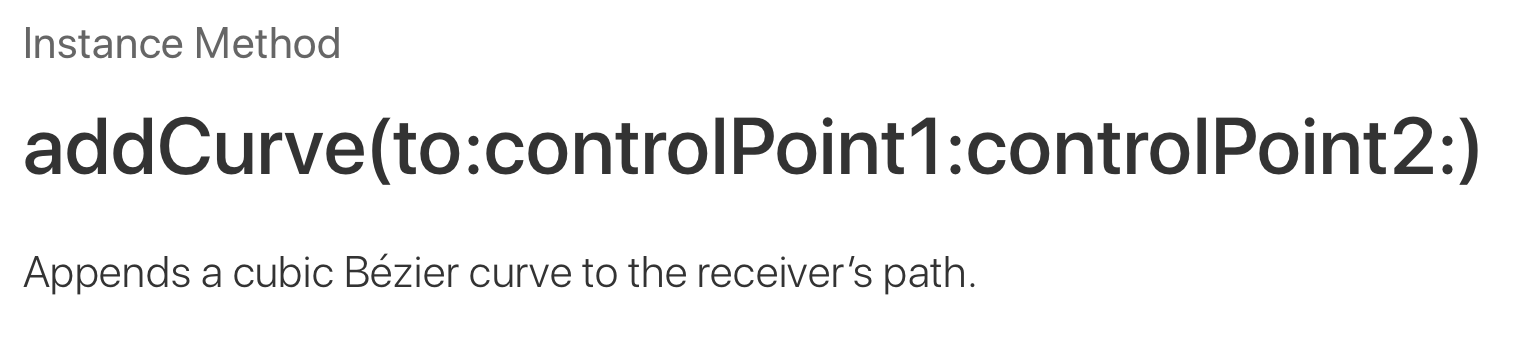

그럼 먼저 정의부터 봐야겠죠



cubic이 3차곡선..? 이라는 뜻을 가지고 있는데...

3차 베지어 커브를 리시버의 path에 추가한다.........

ㅋ.....



자, 일단 제가 요 UIBezierPath 1편...에서

https://blog.coderifleman.com/2016/12/30/bezier-curves/

중학생도 알 수 있는 베지에 곡선(Bezier Curves)

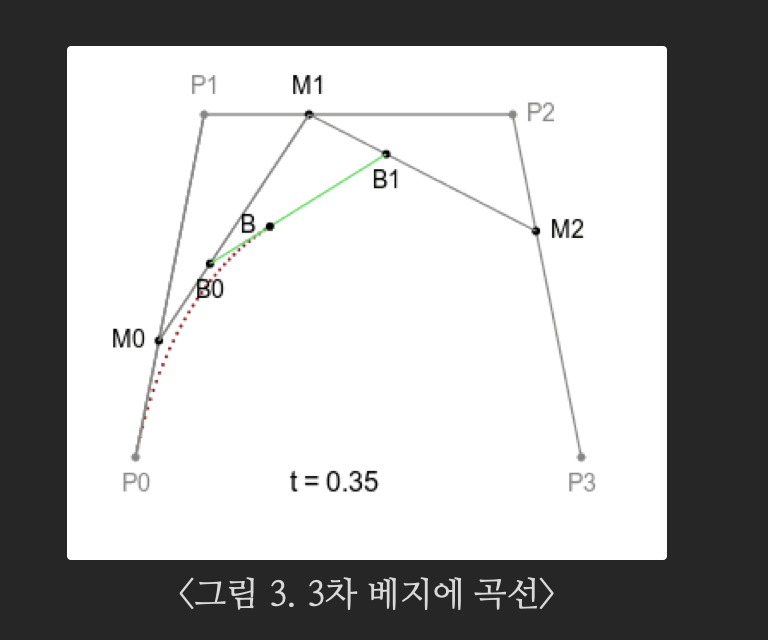

이런 블로그를 소개해드렸는데, 여기서 중간에 3차 베지어 곡선이 나오죠! 그거 같음.

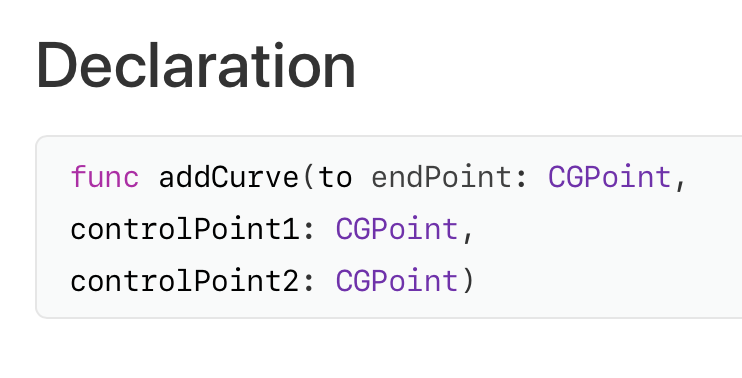

addCurve는 보면 알 수 있듯이

endPoint까진 뭔말인지 이해가 가는데....controlPoint 2개를 잡습니다.

n차 베지어 곡선의 정의(?) 자체가 controlPoint와 관련이 깊기 때문에..........

근데 궁금한건 위에 블로그 보면



controlPoint가 4개 아녀..? 근데 왜 3차지..아 M0, M1, M2이렇게 3개라 3차인가봄..

그리고 addCurve는 왜 controlPoint를 2개만 받는걸까요...

쓰면서 생각이 든건데..

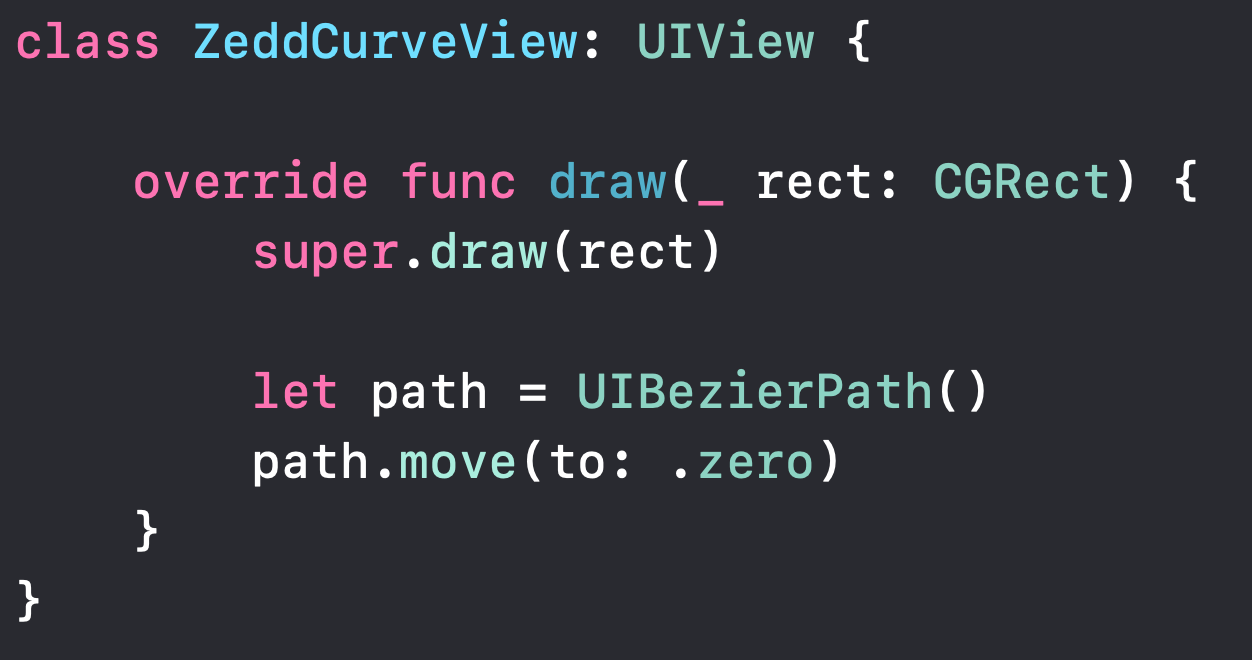

일단 path를 만들어주면



이렇게 move(to: )로 시작점을 지정해주잖아요? 그리고 endPoint가 나올거고..일단 얘네가 controlPoint로서 2개 먹기 때문에 addCurve가 controlPoint를 2개만 받는게 아닐까 하는 생각이..



암튼 addCurve의 사용법을 아직은 잘 모르겠네요?

endPoint는 곡선이 끝나는 지점을 의미하고

controlPoint1, 2는 각각 곡선을 계산할 때 사용할 첫번째, 두번째 제어점이라고 하네요.

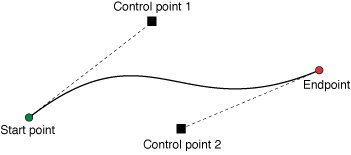

아무튼 문서에 그림이 있었군요.



근데 여기서 문제점.....

저 curve가 그려지는.....걸 예상을 못하겠음..

addLine같은 경우에는 그냥 딱 직관적이잖아요? 어떻게 그려지겠군...!



근데 addCurve같은경우에는....어떻게 나올지zzzz모르겠어요



자 그래서...

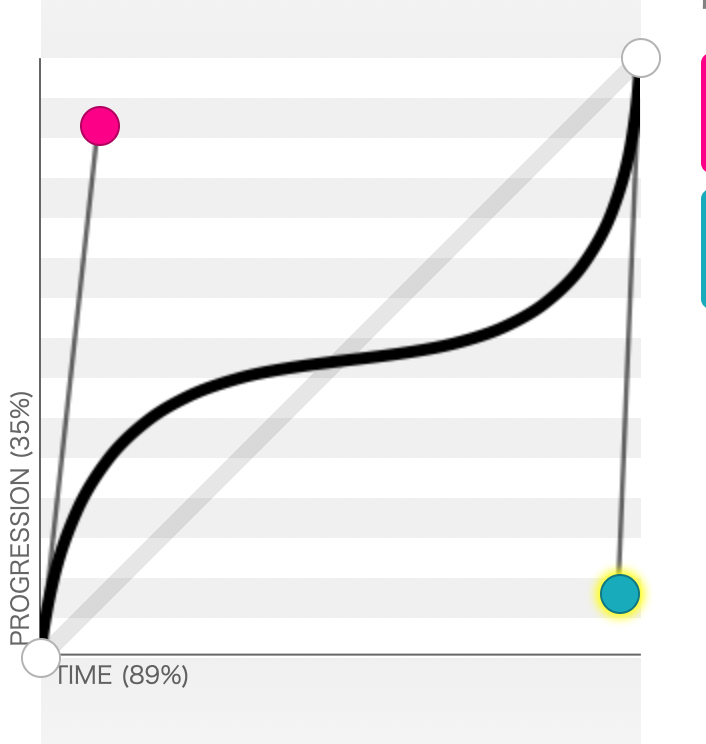

https://cubic-bezier.com/#.17,.67,.83,.67

cubic-bezier.com

저를 위한 사이트가 있군요...

딱 뭐 Point를 주는건 아니지만



빨간색과 하늘색이 controlPoint같은데..뭐 대충 어디있으면 어떻게 그려지겠군..이라는 감은 오죠.

하얀색 동그라미는 시작점과 끝점이구요!



일단 저는





가장 쉽게...ㅎ

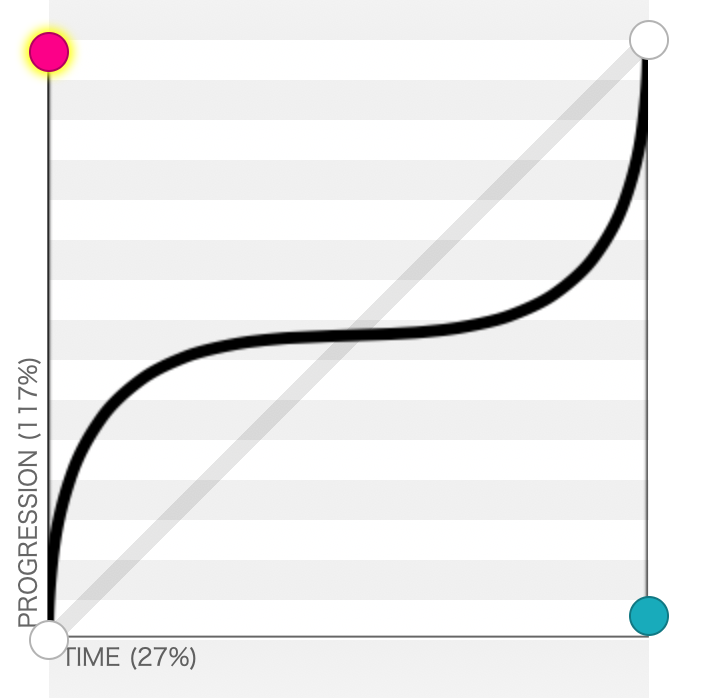

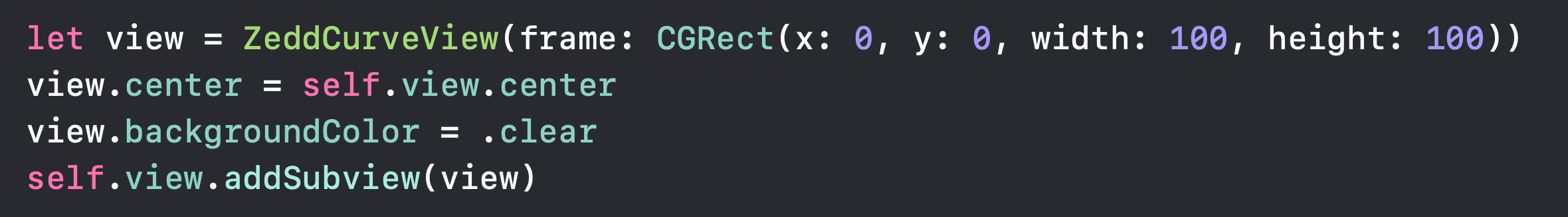

먼저 그려보겠읍니다...

대충.....

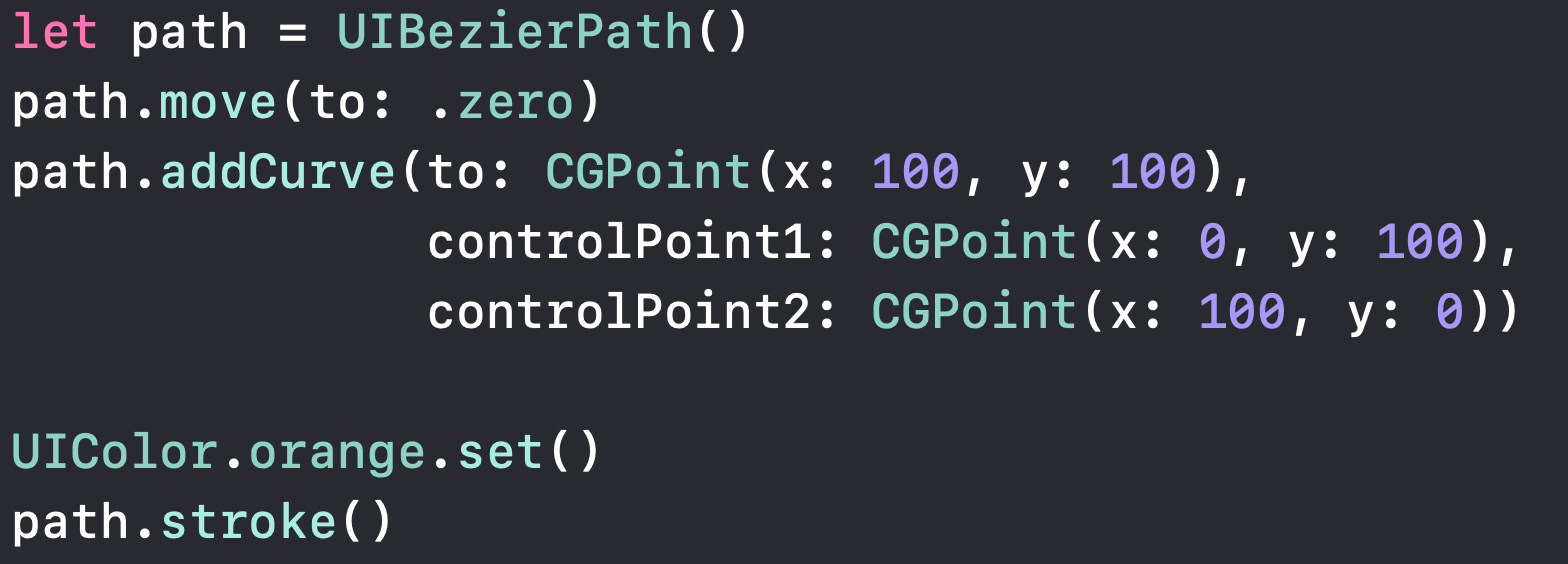

대충......걍 100으로.....때려버립니다.

그리고



뭐 대충..이렇게 넣어줍니다..

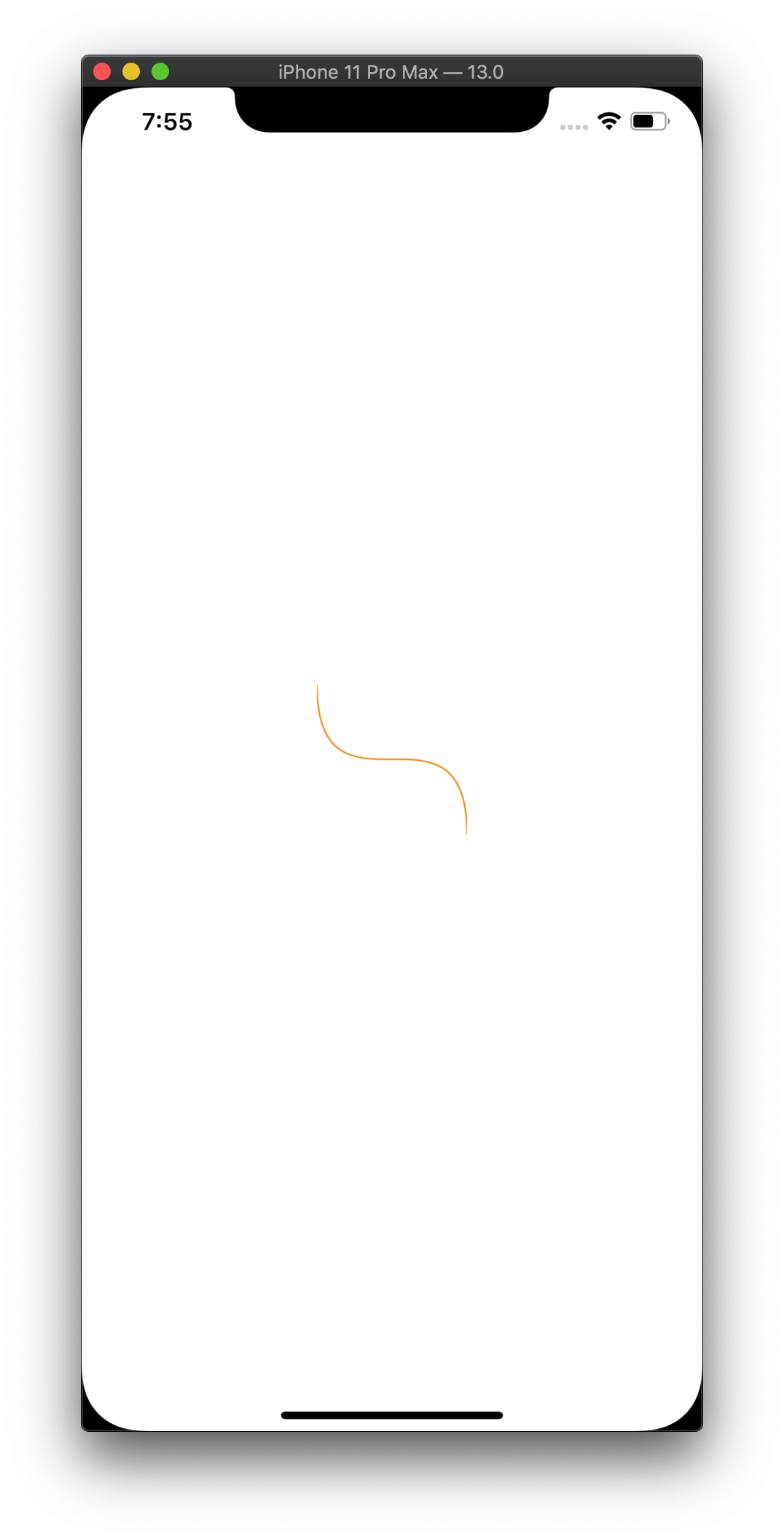

그리고 빌드해보면 제 예상과 달리...!

잘 나옴...>!!!!!!!!!!!!!!!!!!!!!!!! 진ㅉㅏ 잘 나올거라고 예상 안했는데....응 한번에 성공이야~

암튼 뭐

addCurve는 이게 다인 것 같아요.















그럼 다음 메소드로 갑시다!





addQuadCurve입니다.

파라미터에 controlPoint가 한개인걸 보니..2차 베지어 곡선이군요.

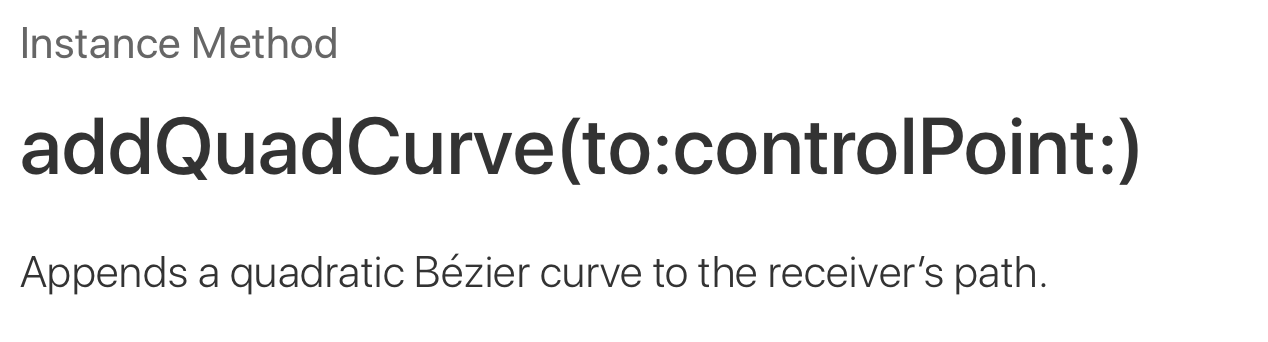

정의는 2차 베지어 곡선을 리시버의 path에 추가한다! 입니다.

아니 이거 먼저 할걸

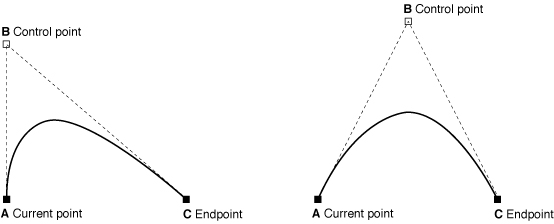

암튼 뭐 이런식이네요? 3차보다는 좀 예상이 가네요. 어떻게 나올지...



오 여러분????

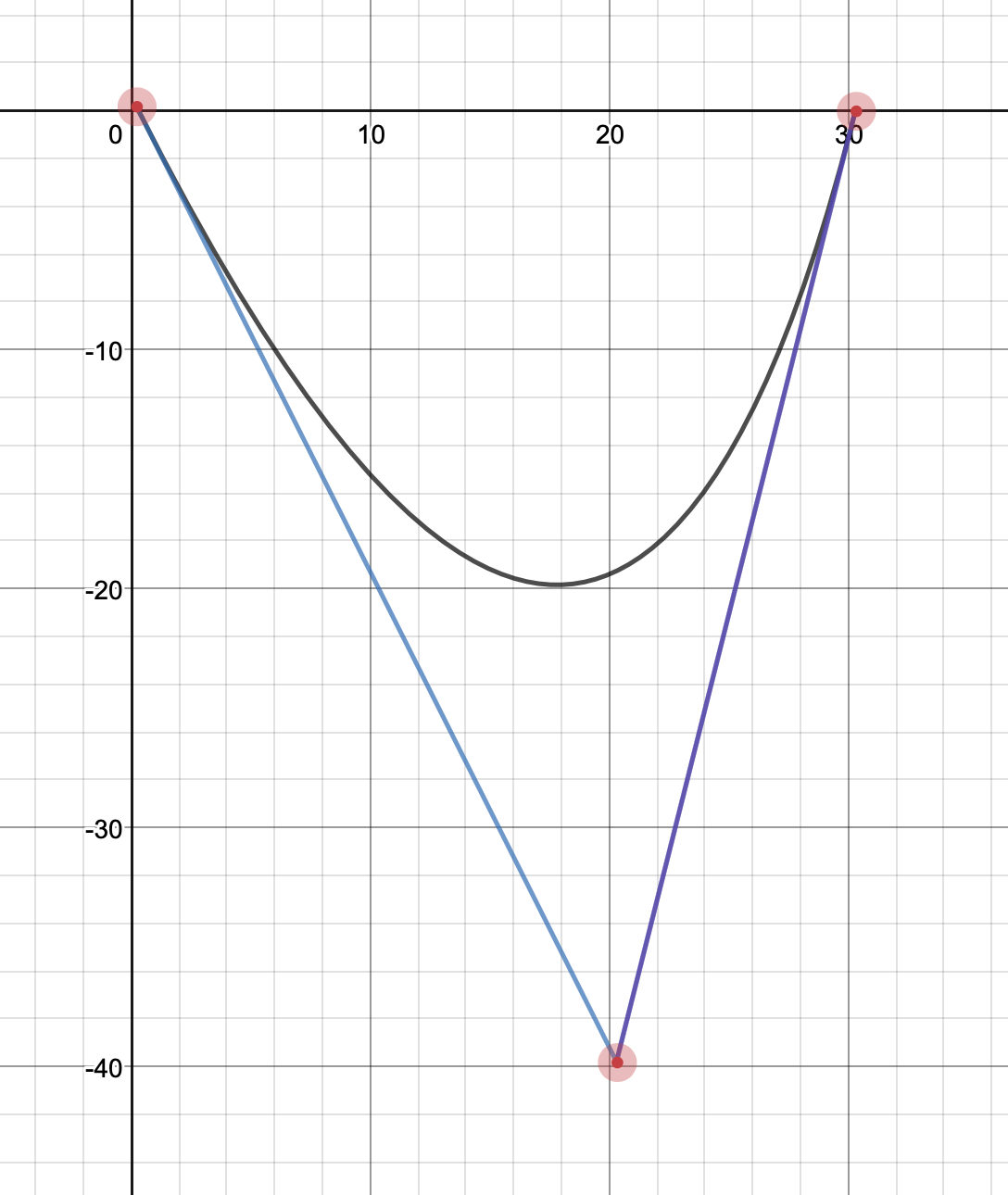

https://www.desmos.com/calculator/lvdgnyhkvy

Bezier Curves - Quadratic & Cubic

이런 아주 감사한 사이트를 찾았어요!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
적게 일하고 많이 버시길



아무튼 2차 베지어 곡선은

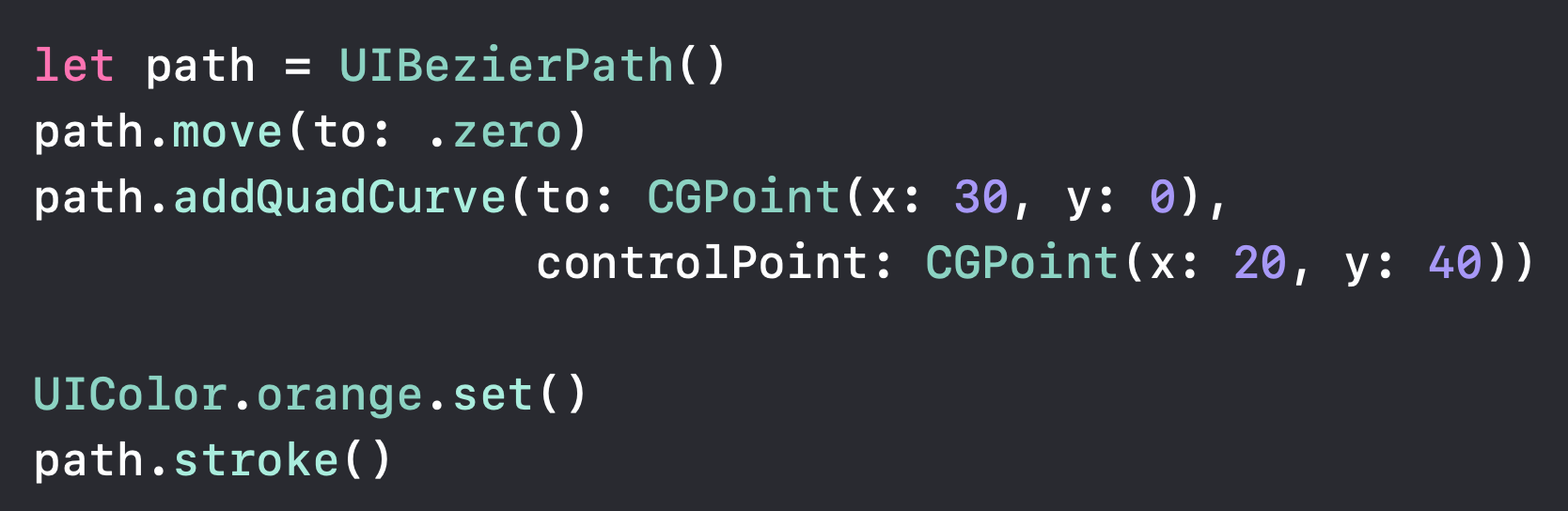

이런식으로 그려줘볼게요 ㅎㅎ



또 대충.......

하구 빌드하면..!

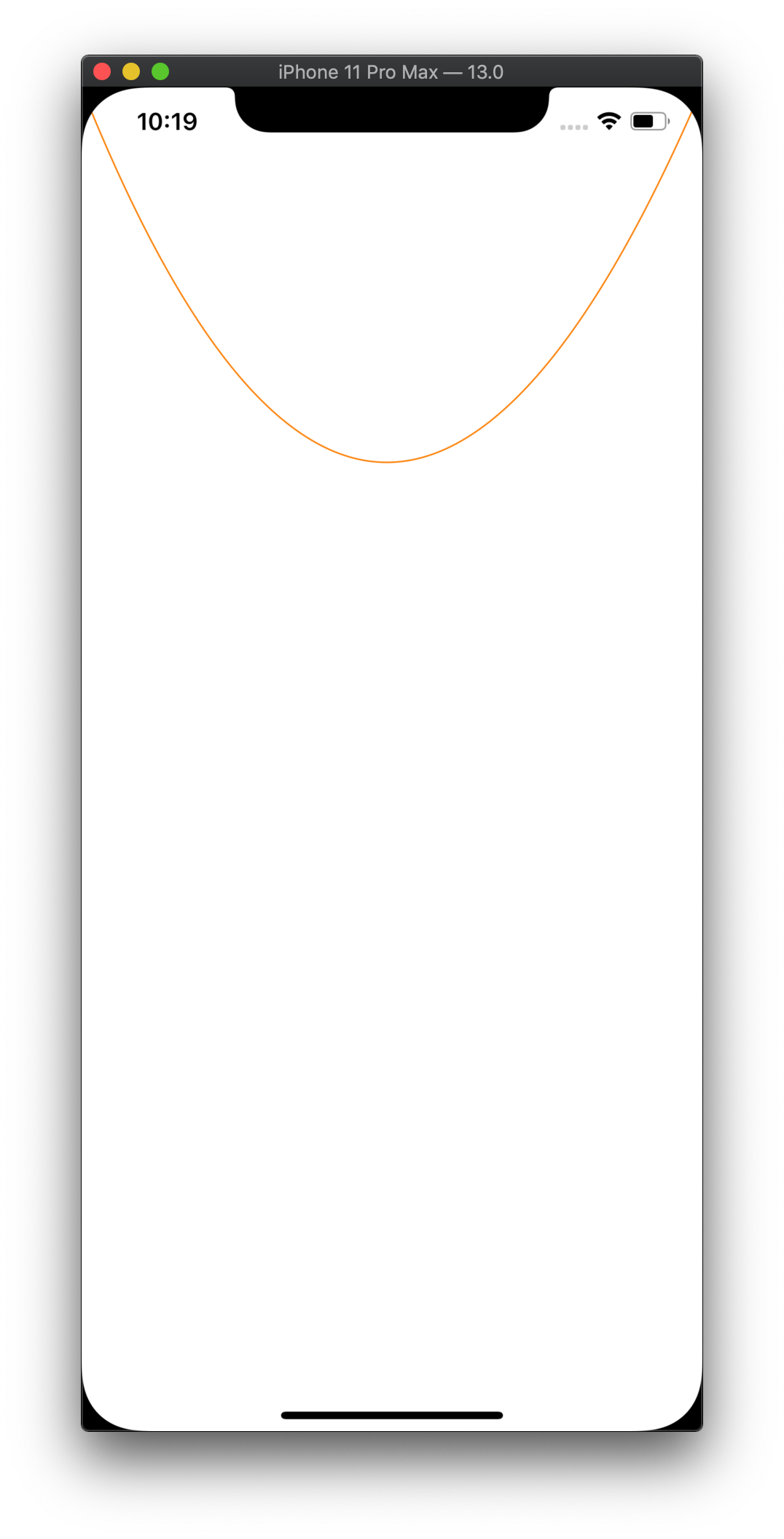

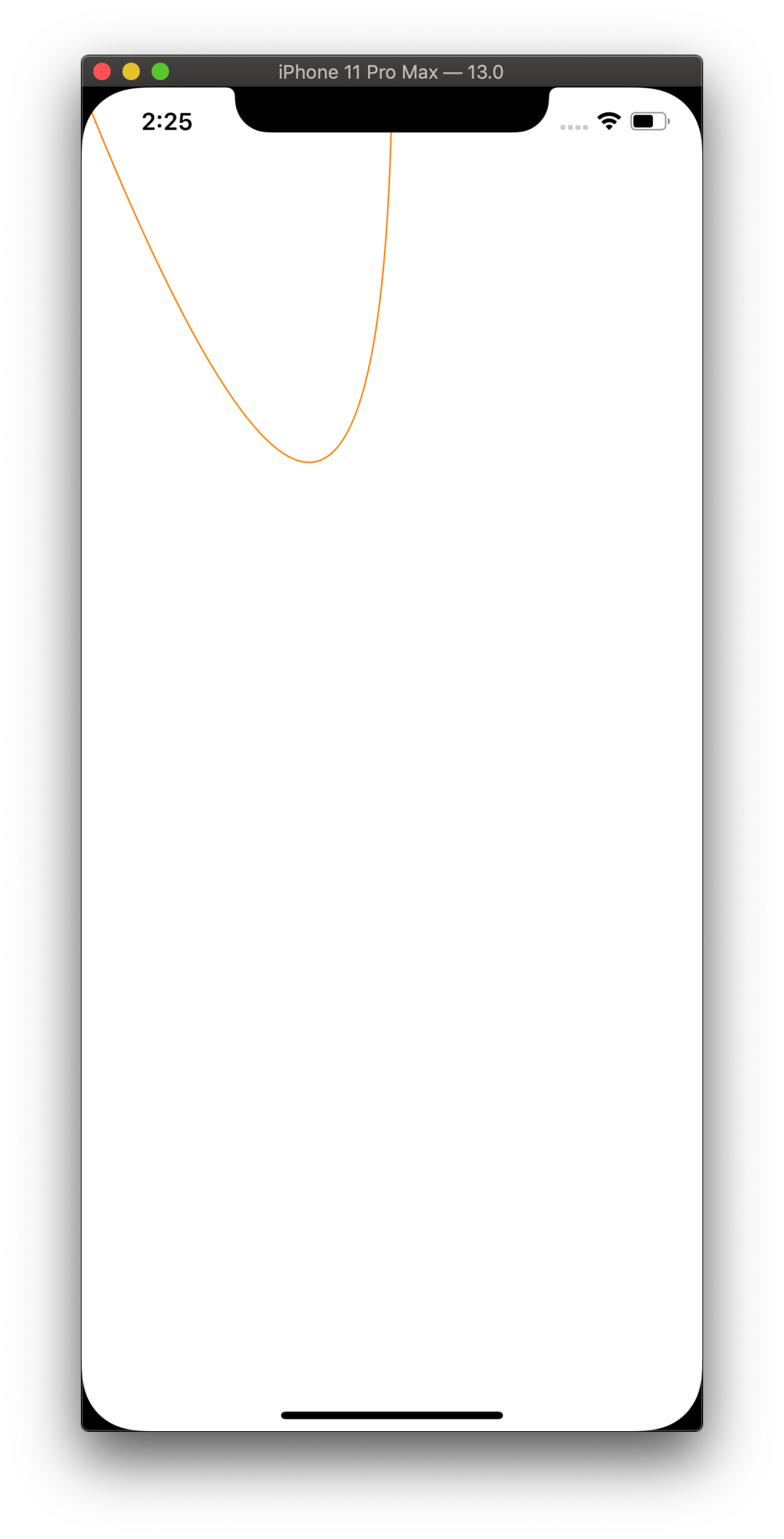

이런 귀여운......................2차 베지어 곡선을 얻을 수 있습니다. ㅎㅎㅎ

지금 View의 크기에 비해 CGPoint값들을 좀 작게줘서 저런거고...

암튼....ㅎㅎㅎ..

curve 어렵지 않네요!?!?



저 사이트만 있다면........두렵지 않을 것 같은 XD..







흠 이 글을 마치기전에 마지막으로 하나만 더 볼게요!

제가 저번에

https://zeddios.tistory.com/821

iOS ) UIBezierPath (2) - Attribute

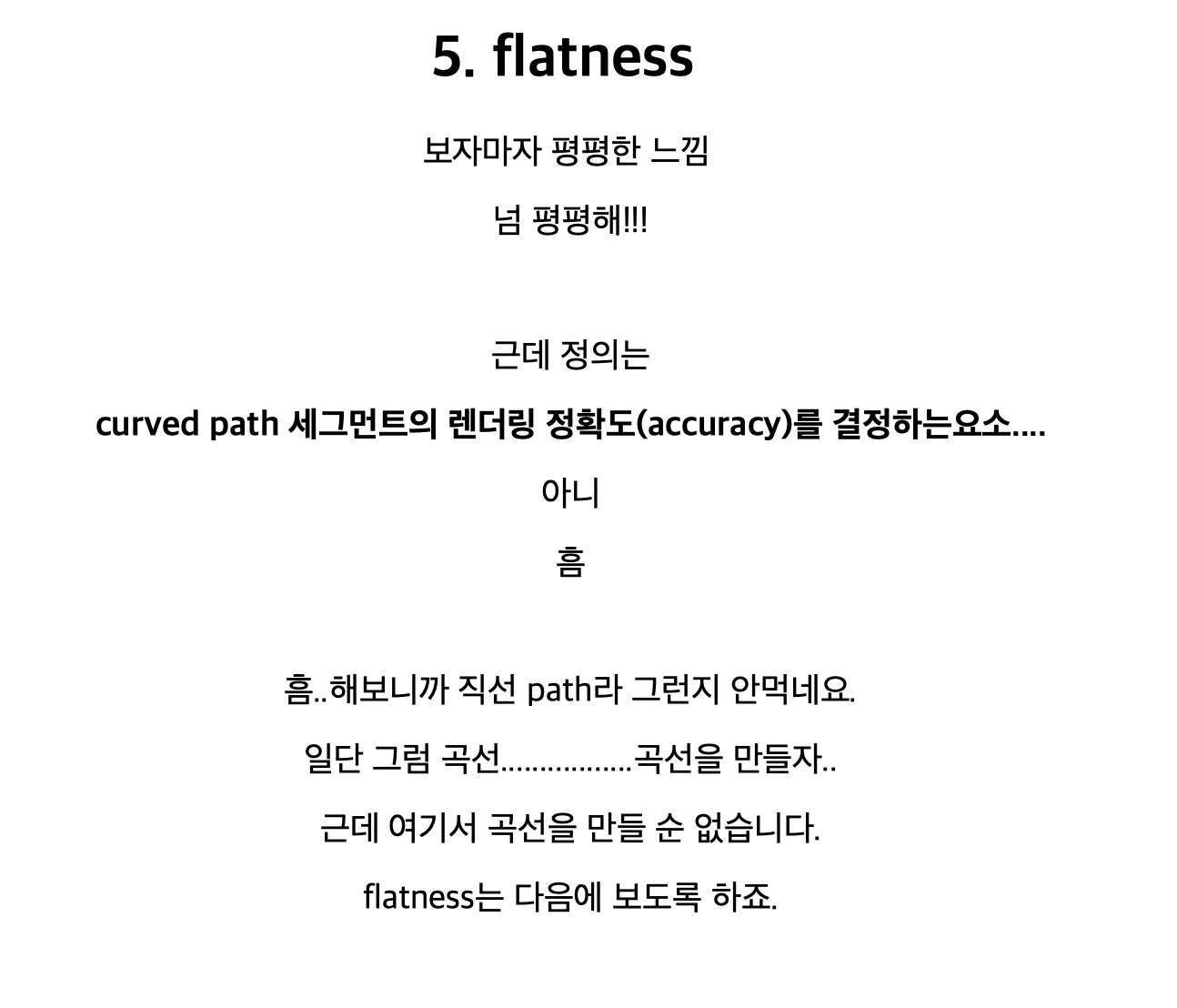

이 글에서 UIBezierPath의 Attribute들을 봤었는데,



저때는 직선밖에 몰랐어서..넘어갔었는데요..

우리 지금 curve도 공부했으니 이걸 한번 봐봅시다.



사실 지금 이게 진짜 curve에 적용이 되는지도 모르는 상태긴 하지만..일단 정의는

위 그림에 나와있듯이



curved path 세그먼트의 렌더링 정확도를 결정하는 요소...라고 아주 어렵게 되어있군요..

https://developer.apple.com/documentation/uikit/uibezierpath/1624344-flatness

flatness - UIBezierPath | Apple Developer Documentation

flatness가 평탄도? 이런 뜻을 가지고 있대요.



평탄도 값은 실제 곡선의 점과 렌더링 된 곡선의 점 사이의

최대 허용 거리(largest permissible distance) (픽셀단위로 측정)를 측정합니다...?

그걸 왜측정하지..?



값이 작을수록 곡선이 더 매끄럽지만, 더 많은 계산시간이 필요하고

값이 클수록 곡선이 고르지 않지만, 훨씬 빨라진다고 하네요.



기본값은 0.6으로 세팅되어있대요.



대부분의 경우 flatness값을 변경하지 않아야 한다고 하지만,

평탄도 값을 일시적으로 증가시켜, shape을 그리는데 걸리는 시간을 최소화 할 수 있다고 합니다.

(예를들어 스크롤하는 동안)



글쿠나..

그럼 해보자



이전꺼 너무 쪼끄매섴ㅋㅋㅋ

일단 이렇게 좀 키워줍니다.



그리고 뭐 평탄도가 기본인거랑, 평탄도를 0.001로 준거랑....차이를 봅니다...



똑같은데.................말이죠...

제가 예를 잘못들고 있는 걸까요..?

https://github.com/darkjoin/Learning/wiki/UIBezierPath绘图

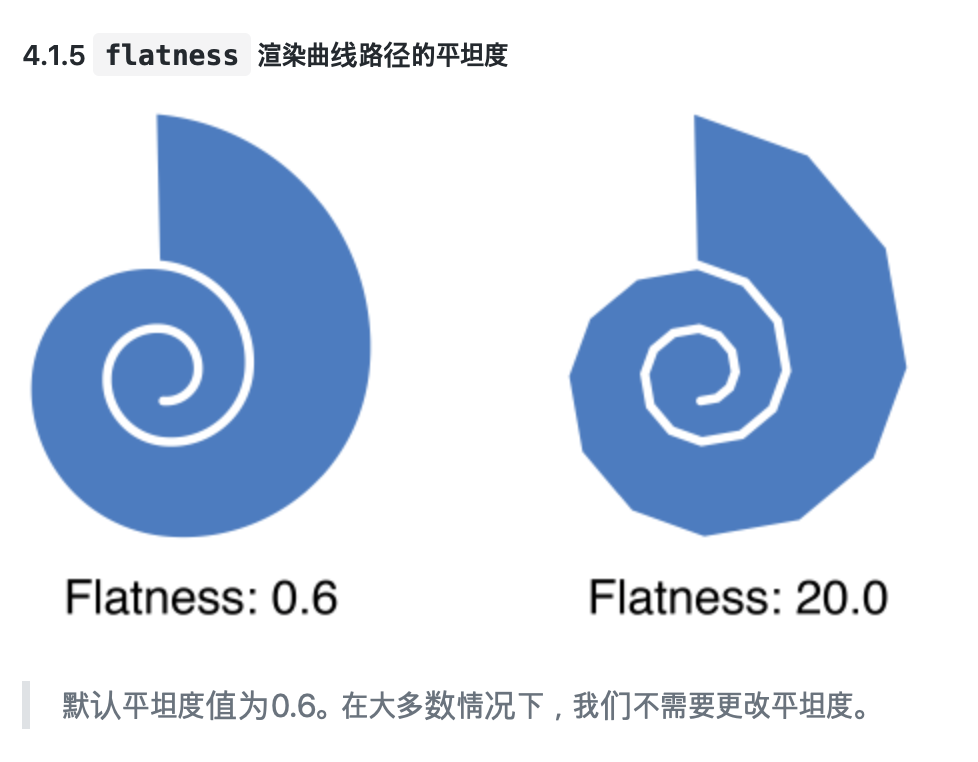

오 이런 느낌이래요...!! 아 나도 크게줘봐야겠다



헐

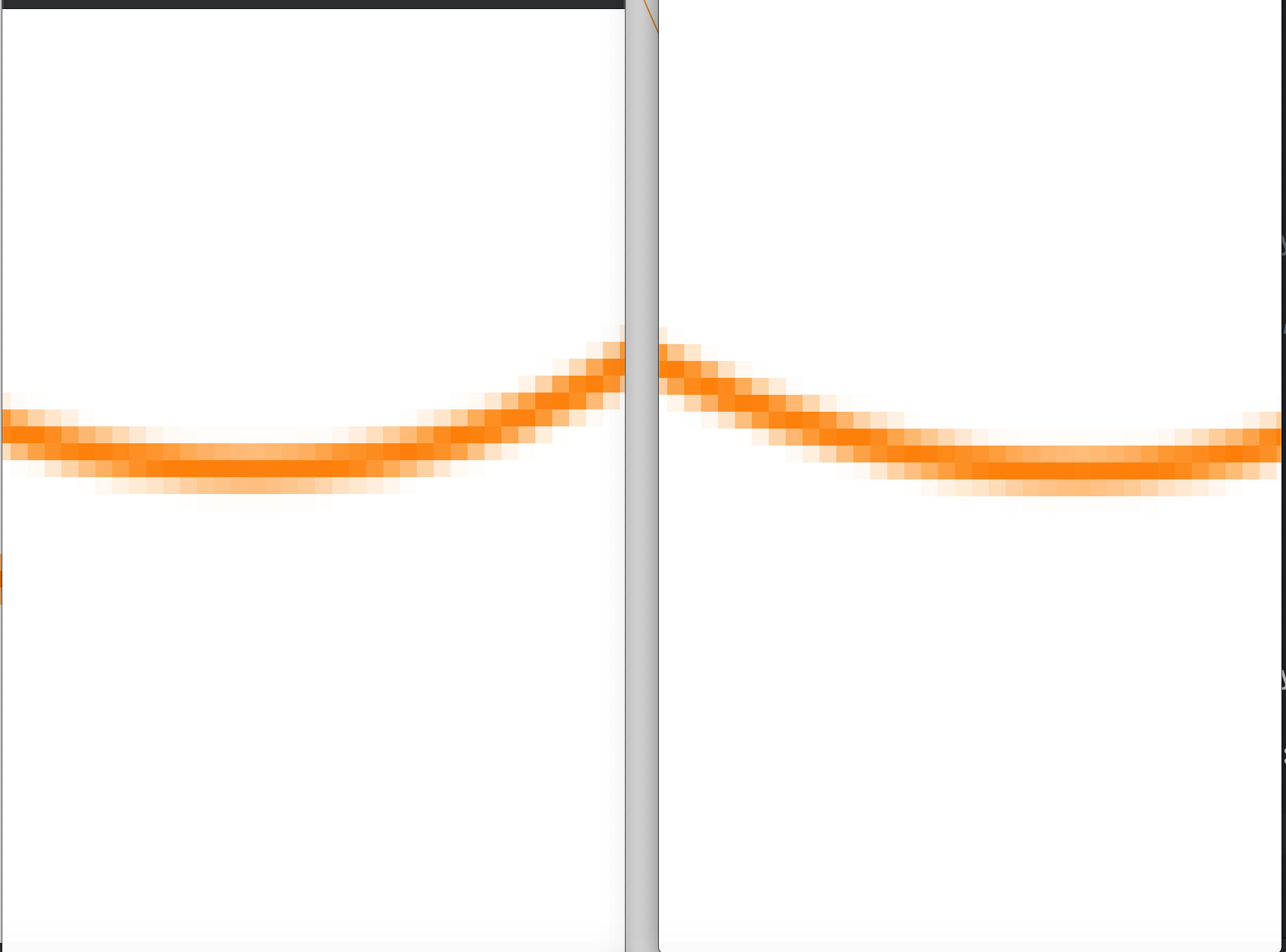

flatness = 0.6 / flatness = 20

아 제가 막 0.001로 작게줘서 차이를 못봤나봄..ㅎㅎ

막 20같이 크게 주니까 확 차이가 나네요!!!

신기해 신기해



아무튼 오른쪽같이 크게주면, 저렇게 매끄럽지 않은 곡선이 나오지만, 빨리 그려지고

왼쪽같이..아니 왼쪽 같이라고 말하면 안되나..? 0.6이 기본값인데...

암튼 작게 주면 매끄럽지만 그려지는데 시간이 오래걸린다~~



ㅎㅎㅎ

재밌군요



아무튼 이제 간단한 곡선정도는 그릴 수 있겠죠!? XD
